Настройка модема d-link2640u для IP-TV


Описание:

ADSL-порт и 4-портовый коммутатор
Маршрутизатор оснащен ADSL-портом для подключения к ADSL-линии. Встроенный 4-портовый коммутатор маршрутизатора позволяет подключать компьютеры, оснащенные Ethernet-адаптерами, игровые консоли и другие устройства к Вашей сети. Кроме того, любой Ethernet-порт устройства можно использовать для подключения к выделенной Ethernet-линии.

Безопасность
Универсальный беспроводной маршрутизатор DSL-2640U/NRU оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.



Беспроводной интерфейс
Используя универсальный беспроводной маршрутизатор DSL-2640U/NRU, Вы сможете быстро организовать беспроводную сеть дома и в офисе, что позволит Вашим сотрудникам или членам Вашей семьи подключаться к беспроводной сети практически в любой точке (в зоне действия беспроводной сети). Маршрутизатор работает с беспроводными устройствами стандарта 802.11n* и поддерживает устройства стандартов 802.11b и g.
Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологию WPS.

Настройка и управление
Для управления и настройки универсального беспроводного маршрутизатора DSL-2640U/NRU используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).

 Настройка модема проходит в 3 основных этапа 1. настройка интернет, 2. настройка модема для IP-TV, 3. Настройка маршрутизации модема (очень важно)
Настройка
1. Убедитесь что на Вашем компьютере настроено сетевое соединение по локальной сети со следующими параметрами:ip = 192.168.1.2 маскa подсети 255.255.255.0, шлюз 192.168.1.1 первичный и вторичный DNS вашего провайдера. Как это сделать, можно почитать подробнее с веселыми картинками  здесь

В браузере (EXPLORER, OPERA, MOZILLA) наберите в адресной строке 192.168.1.1 нажимаем Enter. Модем Вам скажет после ввода admin и пароль admin

В открывшемся меню выберите Advansed Setap














1. Настройка модема для Интернет

далее  WAN откроется табличка как на картинке нажимаем ADD













В пунктах VPI и VCI укажите Данные каторые можно узнать у провайдера или в тех поддержке во всех регионах и у каждого провайдера они свои индивидуальные
В нашем случае В пунктах VPI укажите 1 в VCI укажите 500 и нажимаем далее

откроется такая табличка
ставим галочку РРРоЕ
















вводим Username и Password имя пользователя (логин) и пароль выданные провайдером. Пароль лучше записать в блокнот чтобы видеть правильность написания затем скопировать, и нажмите Next.
 ставим обязательно галочку
Enable Multicast
и нажмите Next.














нажимаем SAVE
 настройка интернет на этом закончена
























2. Приступаем к настройке модема для IP-TV


В открывшемся меню выберите Advansed Setap
далее  WAN откроется табличка как на картинке нажимаем ADD











В пунктах VPI и VCI укажите Данные каторые можно узнать у провайдера или в тех поддержке во всех регионах и у каждого провайдера они свои индивидуальные
В нашем случае В пунктах VPI укажите 1 в VCI укажите 501
нажмите Next.











далее выбираем  Bridging
нажмите Next.



























оставляем галки на месте
нажмите Next.



























нажимаем SAVE настройка модема для IP-TV на этом закончена


























получится такая картинка


настройка модема для IP-TV на этом закончена



3. Настройка маршрутизации модема



нажимаем Adwanset Setup далее Interface Group
нажимаем ADD












в табличке в правой части  становимся на название порта и с помощью стрелочки в середине перетаскиваем порт в левую часть таблички










 получаем такую картинку нажимаем SAVE в данном случае ip-tv  будет на 4 порту
а 1,2,3 порты будут под интернет




























 получаем такую картинку нажимаем SAVE














 Попадаем в такую табличку нажимаем SAVE/REBOT (сохранить /перегрузить) курим бамбук 2 минуты ждем когда на внешней индикации загорятся все индикаторы зеленым цветом. ВУАЛЯ мопед к работе готов

3. Настройка WI-FI (ВИ-ФИ) порта

чтобы соседи не могли воспользоваться халявным интернетом нужно настроить или закрыть порт WI-FI

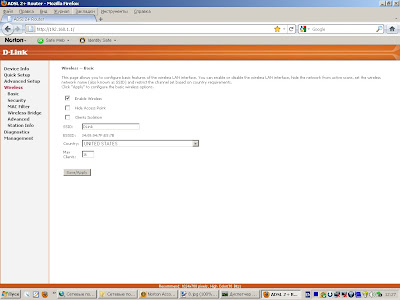

 для этого заходим в меню Warelles если необходимо закрыть порт то убираем галку Enable Warelles и делаем SAVE Если необходимо оставить Wi-Fi то заходим в меню Warelles Sesutity (сесурити)
выбираете метод паролирования или 13 знаков 128 бит или 5 знаков 64 бита забиваете пароль и запоминаете его он будет необходим для подключения ноутбука или др.Wi-fi устройства
нажимаете SAVE все модем к работе готов
